氢气发生器（北京中惠普分析技术研究所）主要由电解池、纯水箱、氢/水分离器、收集器、干燥器、传感器、压力调节阀、开关电源等部件组成。只电解纯水即可产氢。通电后，电解池阴极产氢气，阳极产氧气，氢气进入氢/水分离器。氧气排入大气。氢/水分离器将氢气和水分离。氢气进入干燥器除湿后，经稳压阀、调节阀调整到额定压力（0.02～0.45Mpa可调）由出口输出。电解池的产氢压力由传感器控制在0.45Mpa左右，当压力达到设定值时，电解池电源供应切断；压力下降，低于设定值时电源恢复供电。

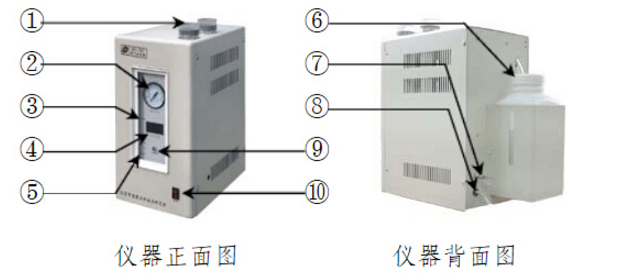

一、氢气发生器各部位名称
1.氢气净化器
2.工作压力指示表
3.电解液上限水位线
4.氢气数字流量显示表
5.电解液下限水位线
6.电解液储液桶
7.氢气出口
8、电源线
9.电解指示灯
10.电源开关
二、中惠普氢气发生器的安装与使用
1）启动前的准备
a.将仪器从包装箱内取出，检查有无因运输不当而造成的损坏，核对仪器备件、合格证及保修卡是否齐全；
b.加电解液：取出备件中的氢氧化钾全部倒入一容器内，然后加入二次蒸馏水或去离子水500毫升作为母液，充分搅拌等电解液完全冷却后待用；
c.打开仪器的储液桶外盖，取出内盖。（内盖是为运输时防止漏液之用，使用时不得带内盖运行，请务必将内盖保存好，以便再次运输时使用）
d.将冷却后的电解液（母液）倒入储液桶内，然后再加入二次蒸馏水或去离子水，不要超过上限水位线，也不要低于下限水位线，拧上外盖。
2）仪器的自检
a.接通电源
b.打开电源开关。此时仪器压力表开始上升，检查仪器面板上电解指示灯（绿灯）是否发亮，数字流量显示（数显表）数值应大于300(500)、小于350(550)。在6分钟内压力指示（压力表）应达到4Kg/cm2（约0.4MPa），数字流量显示降至为“000”，说明仪器系统工作正常，自检合格。
3）仪器的使用
a.将氢气发生器背面出气口的密封螺母取下（请将其保存好，以便今后自检仪器用）。用一根外径Φ3气路管将自检合格的氢气发生器出气口与色谱仪的氢气进气口连接，拧紧螺母，密封性必须良好。打开电源开关，仪器进入工作状态。
b.仪器使用时应注意流量显示是否与色谱仪用气量一致，如流量显示超出色谱仪实际用量较大时，应停机检漏。其方法请参照附图2仪器的故障原因与排除方法进行调整，再用自检方法检查合格后方可使用。
c.本仪器可根据用户所需要的不同出口压力来选择两档。当用氢气作为载气时（如TCD），为了获得稳定的流量与足够的压力请将压力设定为H状态，当用氢气作为燃气时（如FID），请将压力设定为L状态，以便延长电解池的使用寿命。压力设定开关在仪器内部，打开仪器外壳，在两支过滤器之间压力控制器旁边可看到一拨动开关，用户可根据不同的使用要求自行在H和L两档调整。H为6Kg/cm2（约0.6MPa），L为4Kg/cm2（约0.4MPa），仪器出厂时压力设定在L档位上。
d.本仪器设有两支过滤器，第一级过滤器装有变色硅胶，第二级过滤器装有分子筛。使用过程中透过观察窗检查过滤器中的硅胶是否变色，如变色请马上更换或再生。其方法为：旋下过滤器，再拧开过滤器上盖，更换硅胶后拧紧过滤器上盖，将过滤器装到底座上旋紧，并检查是否漏气；
e.建议：更换三次变色硅胶，更换一次分子筛；
f.仪器使用一段时间后，电解液会逐渐减少，电解液位接近下限时应及时补水，此时只需加二次蒸馏水或去离子水即可，加液时不要超过上限水位线。(氢气发生器使用的氢氧化钾的浓度为10%左右)；
g.仪器切勿在压力为“0”时长时间空载运行。空载运行时会将电解池和开关电源部件烧坏。造成整个仪器损坏；
h.用户不要自行将电解池拆卸打开（用户无法自行修理），以免影响整机运行；
i.仪器如需运输时请将储液桶中的电解液用洗耳球吸干净。
注意：该氢气发生器的电解池是桶状的，它在电解池内会存有相当一部分电解液，所以将储液桶内的电解液吸干净后，还需要将仪器向后倾斜90°，此时电解池内的电解液就会流到储液桶内，再用洗耳球把储液桶内的电解液吸干净。然后将内盖装上后拧上外盖，以免残留的电解液在运输时会发生外溢，将整个仪器腐蚀造成无法修复的后果。
