气相色谱仪故障经验分析-温度控制

返回列表 来源:未知 发布日期:2022-11-22 10:56【


气相色谱仪故障经验分析-温度控制



       温度控制系统是气相色谱仪最重要的控制部 分。其主要问题包括柱室温度、检测室温度和汽化 室温度的故障。

一、 柱室温度故障

1、 柱室不升温

通常情况下柱加热灯亮,并已经设定好设定值,但柱温却迟迟不升则为柱室不升温的问题。一般原因有:柱加热
丝断,引线开路,电源保险丝断(可能 很小),可控硅故障,温控板损坏,温控单元内部引 线断路。

排除诊断方法:先看电源指示灯亮否;亮就再观察柱加热指示灯,柱加热灯亮再看测炉丝通否,通则电缆引线断,
不通则炉丝断路。柱加热灯不亮就看 柱保险丝(概率很小),再观察铂电阻通否,通就是 温控单元故障,不通铂
电阻及引线断。若电源指示 灯不亮观察汽化室升温否,升就是电源灯问题,不升 观察电源保险丝通否,不通换保
险丝,通就是插头引 线损坏。

2、柱室温度失控故障

打开柱室加热电源,温度升但超过设定值为此问题。原因如下:可控硅击穿,加热丝与机壳相碰, 铂电阻一路短
路,温度敏感桥路给定电阻一路开路,温度板损坏。

诊断方法:先观察断开铂电阻是否继续失控,是就取下温板,继续失控就可把保险丝一起取下,如果还失控为炉
丝与机壳相碰同时可能相线中线接反,保险丝取下不失控就说明可控硅阴阳极击空。若取 下温板就正常说明柱室
温控电路问题。若一开始断 铂电阻就正常,就看是否铂电阻电器短路,不是则测 温敏感桥的故障。

3、柱室温控精度差

其原因有温控放大倍数低,铂电阻问题,过温保护电路调节不当,温控单元地线未接,温控加热板元器件不稳,
铂电阻给定电路引线接触不良。

诊断方法:先观察柱温是否呈周期性波动。是则观察放大灵敏度足够否,否为温控单元放大倍数问题,足够的话
在观察过温保护与温度变化同步否; 同步就需要重新调整过温保护电路,反之就是铂电 阻及柱箱外罩位置可能不
对。柱温不呈周期性波动 的时候观察温控单元接地是否良好,不是为重新接 地,良好情况再观察铂电阻给定电路
拔线是否良好, 不好则为温度敏感桥电路接触不良,若良好把柱、检 温板换后看是否正常,正常说明可能为柱室
温控电 路板的问题,异常可能是周围电路虚焊接触不良导 致。

二、检测室温度故障

检测室产生故障的原因一般为:检测室不断升温,检测室温度失控,检测室温度调不到预设高温,检测室温度波
动大。其问题与柱室及其相似故诊断 方法也可依此类推。

1、汽化室温度故障

汽化室问题与柱室完全一样,解决方法也大同小异,主要是通过分析把无规律的故障可能性规划成有规律的定性
经验排除法。 汽化室升不到高温的诊断方法(因为柱室和检 测室温控电路都采用闭环控制且功率大,因此交流 稳
压电源最好只给汽化加热供电:

先观察汽化加热灯是否亮,若亮为铬铁心或引线桥的问题,若不亮观察可控硅阴极电压是否 0~0.1V之间,在
范围就是可控硅的问题需要更换,若可控硅完好就是引线断或脉冲值小的原因。要是 不到 0~0.1V观察直流
电源正常否,异常则检查交 流电是否正常;交流电异常就是次级线圈回路原因, 交流电正常全桥有故障。直流电
正常,调3~9Ω间 电阻,调不到则是电阻波段开关的问题,能到范围再 调 1~2Ω间电阻,能到范围则是触发
级故障,不能 为触发次级开路。

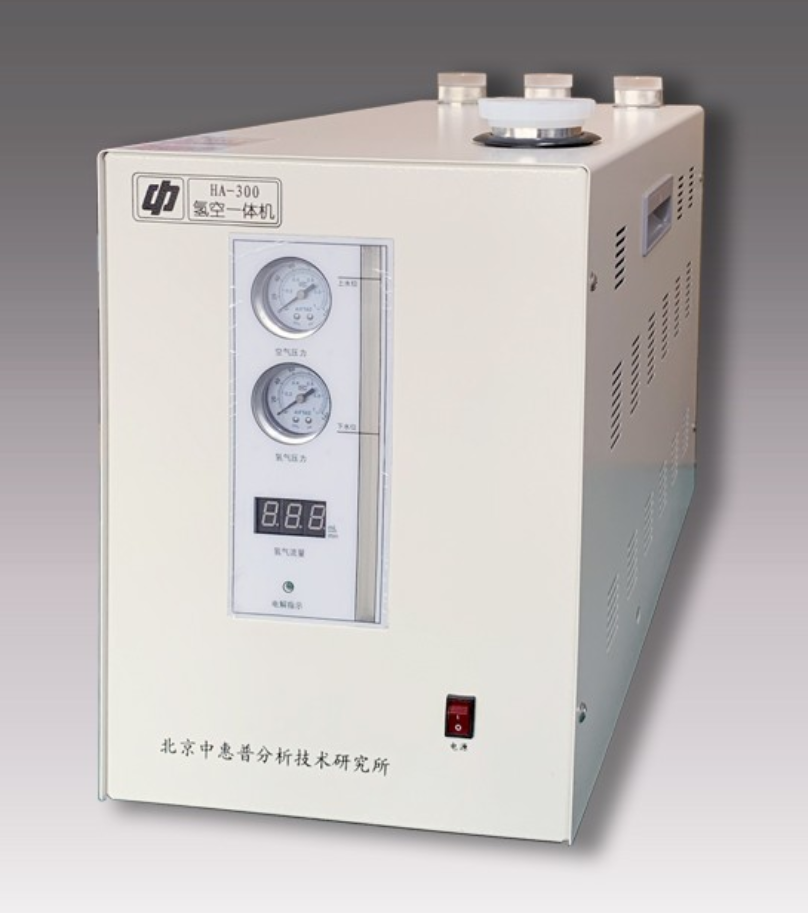

技术参数

1. 氢气纯度:99.999%
2. 氢气流量:0-300ml/min
3. 氢气压力:0.4MPa
4. 空气流量:0-2000ml/min
5. 空气压力:0.4MPa
6. 消耗功率:300W
7. 外型尺寸:470×260×380(mm)
8. 净重:约28kg
